J-154 Termoregulator solarny, regulator do paneli fotowoltaicznych

Sterownik do paneli fotowoltaicznych, termoregulator solarny. Urządzenie pozwala na regulację i dopasowanie obciążenia paneli w zależności od aktualnego nasłonecznienia (napięcia generowanego z paneli). System sterowania stopniowo dołącza obciążenia wraz ze zwiększaniem się generowanego napięcia oraz wyłącza w momencie, gdy dochodzi do spadku. Obciążenie jest włączane dopiero, gdy generator osiągnie odpowiednie napięcie.

Sterownik pozwala na dołączanie ośmiu stopni obciążenia (tryb dziesiętny), które podczas pracy są kolejno włączane i wyłączane utrzymując optymalne obroty generatora. Na każdym wyjściu może być aktywowana lub dezaktywowana opcja pomiaru temperatury, gdy temperatura ustawiona zostanie osiągnięta przekaźnik zostanie wyłączony (podgrzewanie ciepłej wody w zbiorniku).

Sterownik pozwala na podłączenie dwóch grzałek zespolonych (tryb binarny)
np.. G1 300W, G2 500W, G3 1000W.
W takim przypadku 3 wyjścia pierwsze odpowiadają jednej grzałce, 3 kolejne drugiej grzałce.
Gdy temperatura ustawiona zostanie osiągnięta sterownik wyłączy pierwszą grzałkę, natomiast
uruchomi drugą (podgrzewanie dwóch zbiorników z wodą)

Proces załączania wyjść w trybie binarnym:
1.Wyj1 300W
2.Wyj2 500W
3.Wyj1+Wyj2 800W
4.Wyj3 1000W
5.Wyj3+Wyj1 1300W
6.Wyj3+Wyj2 1500W
7.Wyj3+Wyj2+Wyj1 1800W

Proces regulacji obciążenia może odbywać się w oparciu o generowane napięcie. Wartość napięcia lub prędkości obrotowej generatora, przy których następuje załączenie lub wyłączenie obciążenia, jest programowalna przez użytkownika.

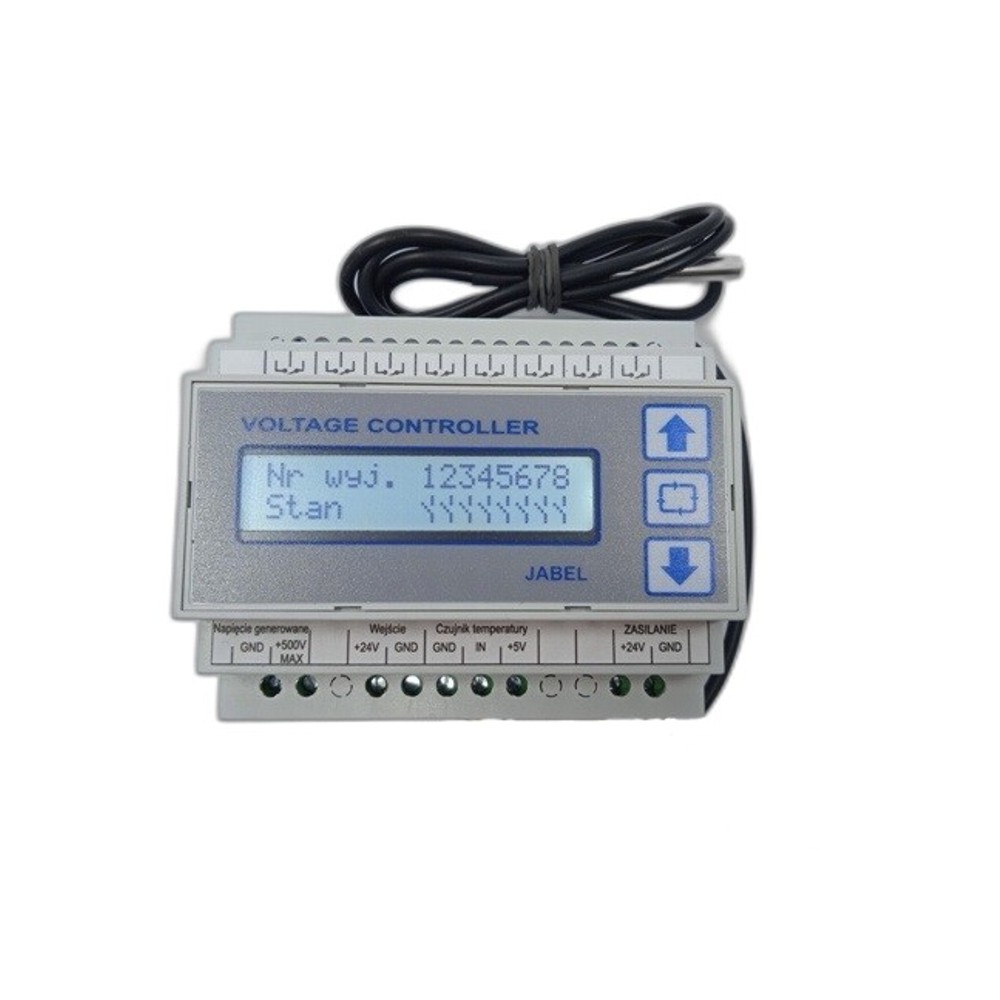

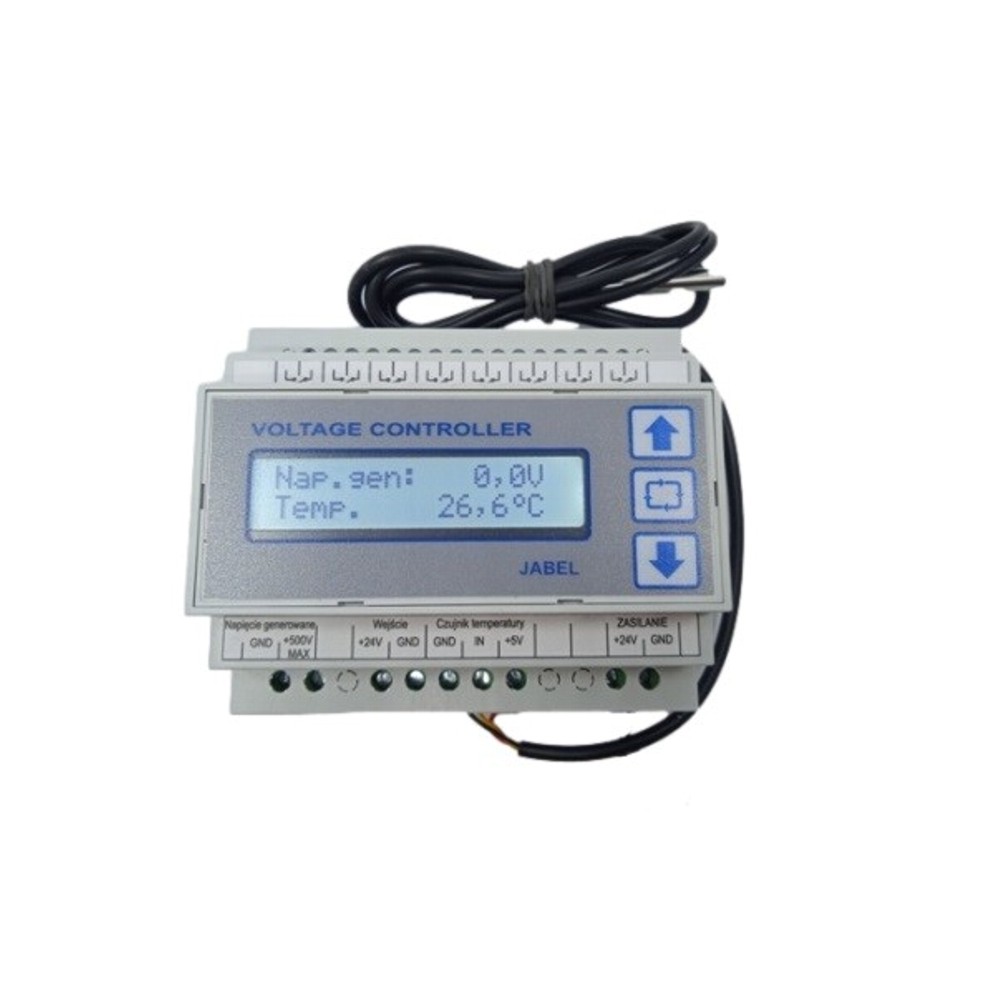

Sterownik został wyposażony w wyświetlacz LCD, który nie tylko ułatwia czynności programowania, ale także umożliwia odczytanie aktualnej wartości generowanego napięcia.

Charakterystyka:

– pomiar i kontrola napięcia 0-500VDC,

– 8 wyjść przekaźnikowych (o obciążeniu 1A) dowolnie konfigurowalnych,

– pomiar temperatury -50….+120oC

– czytelny wyświetlacz alfanumeryczny,

– obudowa na szynę DIN.
